魁伯恩技术服务团队——新疆八一钢铁蒙库铁矿现场服务报告
时间：2022.5.17
魁伯恩业务代表：崔经理 13193153399
魁伯恩技术工程师：郑工
现场技术交流主设备：CH870/CJ615

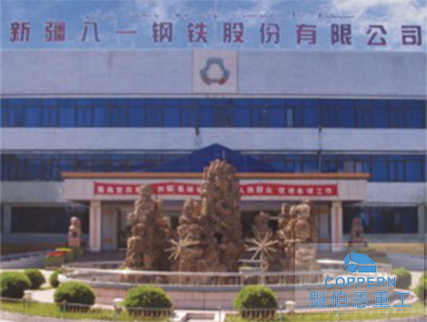

蒙库铁矿位于富蕴县，是一个以铁矿石开采和铁矿石深加工为一体的国有大型矿山企业，系宝钢集团新疆八一钢铁有限公司全资子公司。厂区南面靠近合阳选矿厂，北面额尔齐斯河，东面成品料仓及西面办公楼及绿化带。 公司始建于1997年，经过10余年的发展，现已形成以采矿为基础，选矿、球团同步发展的矿业生产经营管理体系。
魁伯恩技术服务团队2022.5.17现场技术服务交流：
1、现场了CJ615和三台CH870设备运行情况，铜套和衬板的磨损情况。
2、和用户以及现场维护人员沟通了CH870的一些常见问题；
3、重点沟通交流润滑油脏、油泵更换频繁、铜套烧毁原因、防尘问题、液压、控制等17个问题。
4、分享一些经验技巧，如何通过检查和经常性更换一些密封件等易损件。减少设备的一些故障，减轻维修人员的劳动
5、互相交流针对一些故障的分析思路。
重点问题沟通以及方案
一、针对油脏的快，泵磨损快的系列问题
解决方案：

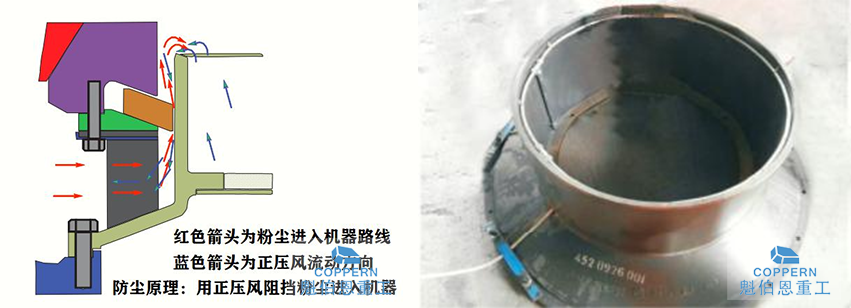

1、根据进尘原理，对防尘罩做改造（如下图），增设一台风机，单独给防尘
罩进风，使出风口接近进尘点。
2、确保进风压力达到600-2000bar，尽量接近2000。进风确保干净，对滤芯定期清理。
3、每次换衬板都要更换检查防尘密封，只要和防尘罩间隙大于1.8mm，必须更换。

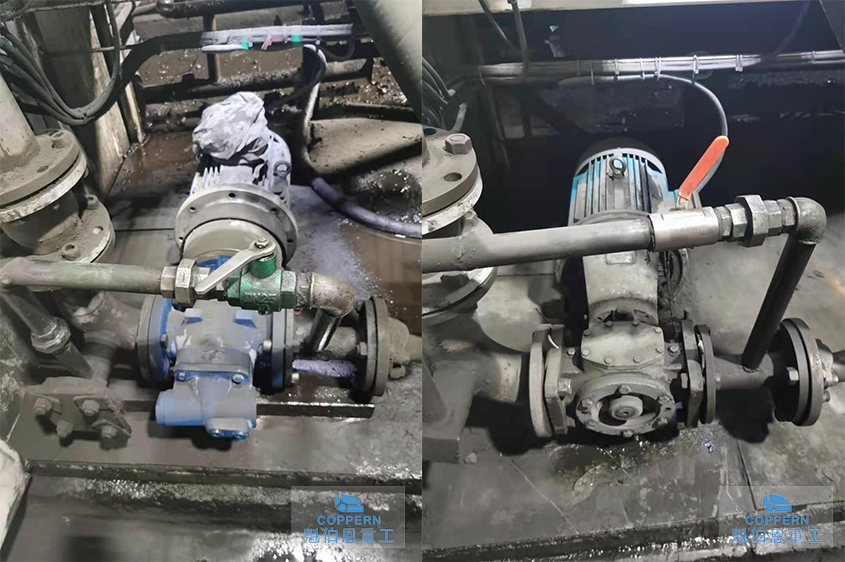

4、三台油站的润滑泵油两种泵一种IMO螺杆泵（2级电机），寿命较短。一种SR齿轮泵，使用稳定。
由于齿轮泵相对于螺杆泵，对油质的要求要高。建议将螺杆泵换成三台一样的齿轮泵。或者使用IMO的升级款大流量泵（4级电机），降低泵的转速，也可以通过变频调控，
满足流量的条件下，减缓磨损效果，延长寿命。
5、利用油站外置循环过滤系统，定期对油进行过滤清理。
二、偏心铜套、机架铜套容易烧坏、更换频繁，安装需要打磨处理。
原因分析：
1、过铁等非人力因素导致的损坏不做讨论。
2、从受力角度分析，主轴总成有上中下三个受力支撑点。分别是主轴护套和臂架衬套、主轴和偏心铜套、止推轴承三件套，每一处的磨损最大间隙必须按附表（间隙数据表）做检查，防止因为间隙大，受力异常导致烧铜套。

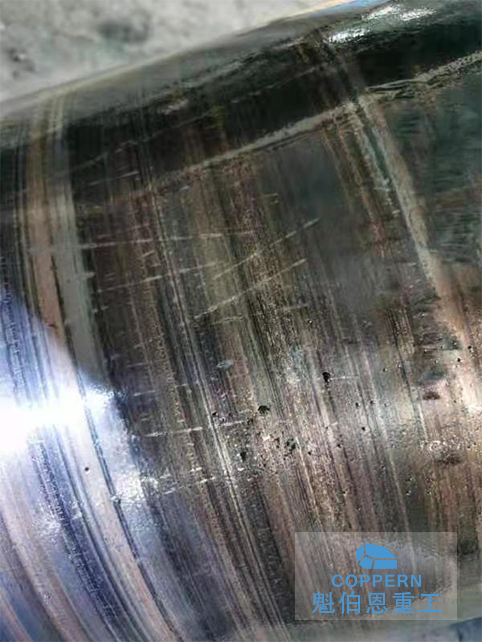

3、考虑铜套多次烧坏后对主轴的光洁度伤害较大，主轴表面有龟裂纹；刮痕；不平整、有凹凸点，会导致油膜附着性能下降，或者设备在负荷重时及其容易刺穿油膜导致铜套高温，或者出现飞车现象。（例如一过铁就会导致烧铜套，机器抵抗力下降，比较脆弱，容易高温）

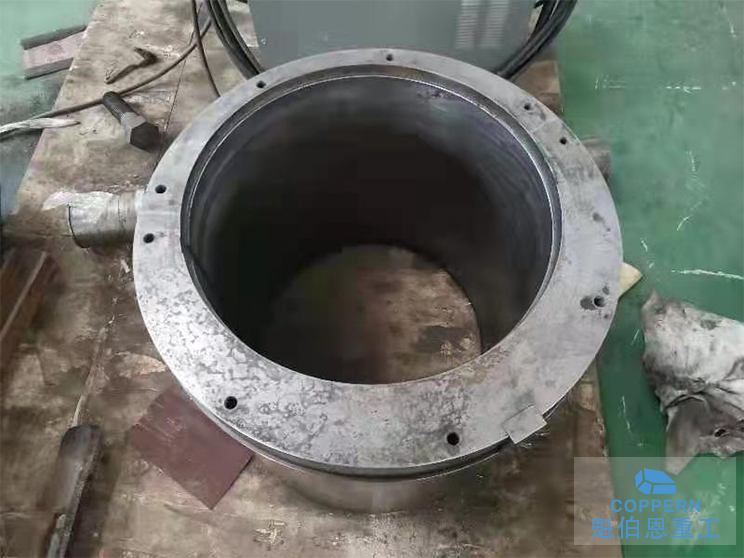

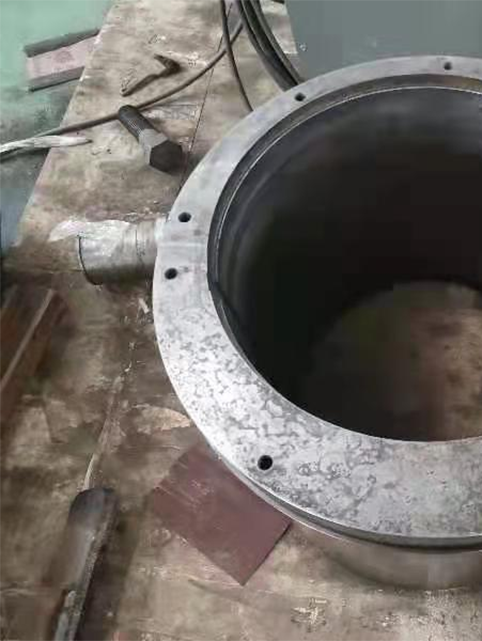

4、铜套和架体铜套烧坏后，导致偏心钢套发生变形，有椭圆、安装面不规则的情况。
这样情况会导致正常配合间隙发生改变，安装铜套困难（尤其是打磨或者外力压入需要杜绝）。在有负荷的情况下机器局部间隙小，也容易刺穿油膜发生干摩擦，导致发热和铅在高温下析出逐渐大面积发黑。
魁伯恩技术团队建议：
1、对臂架衬套处、定位块处、齿轮间隙等重要间隙数据，在更换衬板时候，一定注意检查，如有问题及时处理。
2、准备一套内外径千分尺，对所有偏心铜套、架体铜套、偏心钢套进行尺寸检查，排查变形的问题（铜套因运输或者储存也容易导致变形）。如有发现异常，必须更换。
3、对主轴总成采用激光融覆技术进行维修处理，恢复主轴光洁度以及原始尺寸，确保精度，使油膜附着力增强。

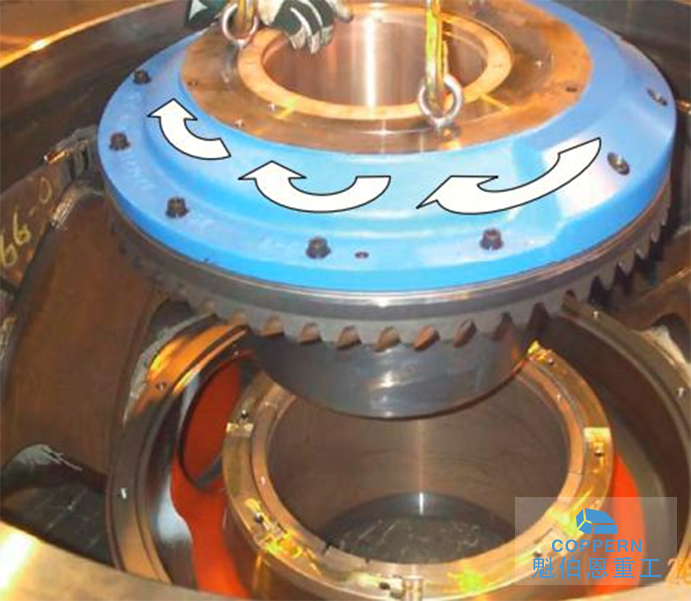

三、偏心耐磨盘经常性发生损坏断裂、烧黑或者定位爪断裂等情况。
1、对臂架衬套处、定位块处、齿轮间隙等重要间隙数据，在更换衬板时候，一定注意检查，如有问题及时处理。
2、准备一套内外径千分尺，对所有偏心铜套、架体铜套、偏心钢套进行尺寸检查，排查变形的问题（铜套因运输或者储存也容易导致变形）。如有发现异常，必须更换。
3、对主轴总成采用激光融覆技术进行维修处理，恢复主轴光洁度以及原始尺寸，确保精度，使油膜附着力增强。
三、偏心耐磨盘经常性发生损坏断裂、烧黑或者定位爪断裂等情况。
四、关于水冷和风冷对机器润滑效果上利弊讨论
水冷的效果要比风冷好，但是水冷对温度控制可操控性差，并且冷却后的温度存在盲区，进入机器的温度如果太低对机器有很大影响。两台风冷可以根据温度范围，自动启停控制温度，具有可控性。建议恢复风，冷通过温度控制散热量，确保机器的润滑温度到达合适范围。
原因如下 ：
1、润滑油在机器运行过程注意起到润滑、降温、清洗的三大作用。
2、因为山特维克的870，铜套以及水平轴轴承都是间隙配合，机器最佳温度40°-45°，确保温度达到了，才能满足过盈配合的使用要求。
3、达到最佳的温度，油的流动性和油膜的形成效果都要好。泵的管道备压也低。
4、进油温度和回油温度不允许超过5°，如果进油温度太低，会掩盖机器内部发热的判断，会导致机器出现重大问题。
五、其他建议：
1、一定利用更换衬板时候，注意对设备数据进行测量记录，并做好记录。
2、通过加快更换一些密封件，保护主机易损件
3、主轴由于铜套多次烧坏以及使用周期已达10年，建议修复
4、实现有计划的检修，提高设备运转率，减少突发性事故的发生。
5、检修时，严格控制技术数据，按附要求。
