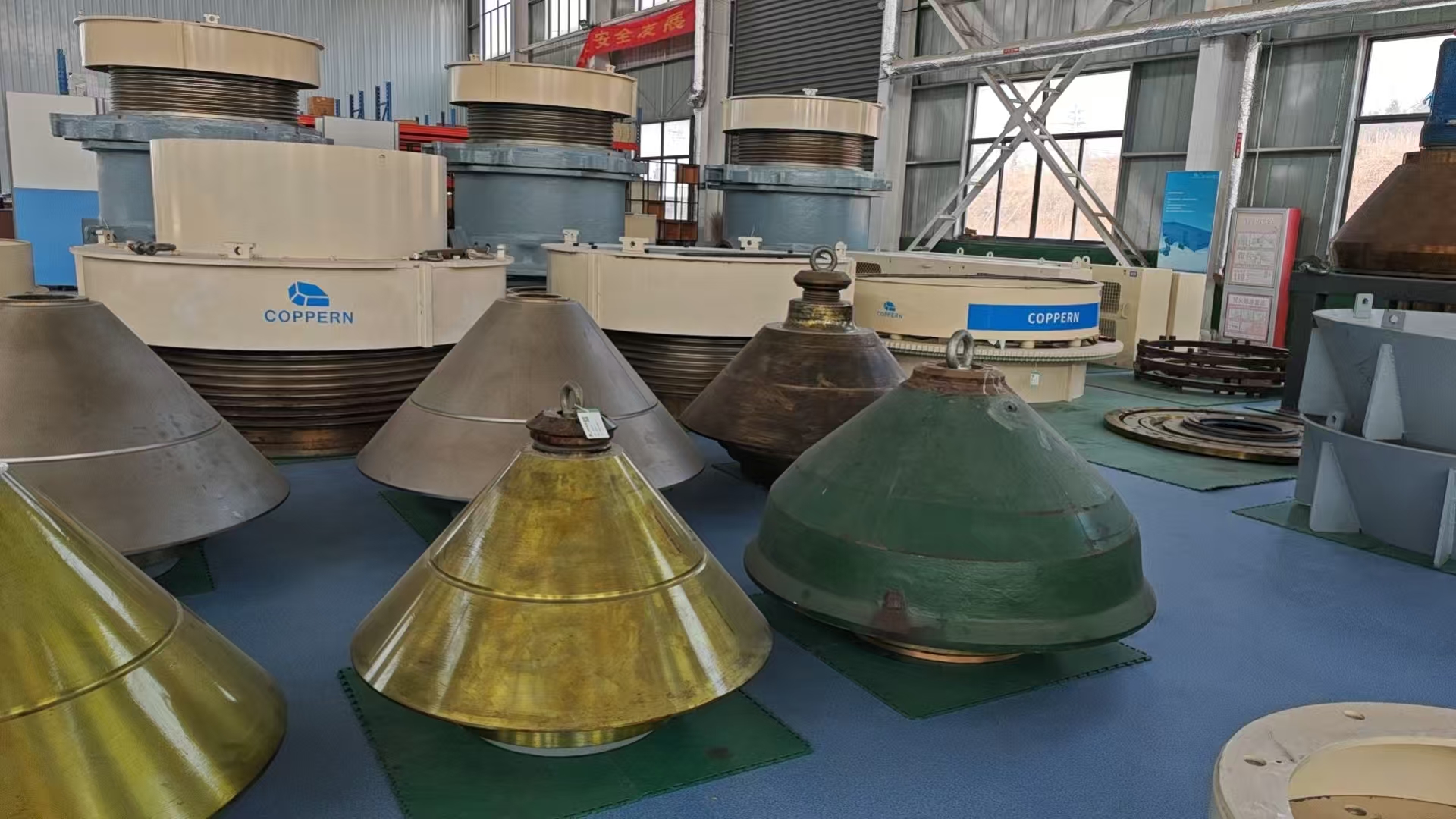

精铸之道 韧以克刚——破碎机衬板全流程精密智造工艺解析
在矿山破碎作业中，每一块衬板都在经历着每秒数十次的冲击与磨蚀。其品质的细微差异，最终将放大为生产线运转率的天壤之别。本文基于我司二十余年耐磨材料生产经验，系统呈现一套融合“标准化作业、精细化管控、规范化流程”的破碎机衬板铸造工艺体系，并在此基础上，介绍我司自主研发的两项创新成果，以材料科技的突破为客户创造实实在在的价值。
一、合金元素的基础作用（通用技术原理）
破碎机衬板的性能根植于金属学的基本规律。锰、铬、钼作为最核心的合金元素，其作用机制是材料科学的公知内容，简述如下：
锰（Mn）——奥氏体的稳定元素：锰扩大奥氏体相区，使钢在淬火后能获得单一奥氏体组织。在强烈冲击下，奥氏体发生位错滑移与形变孪晶，表层硬度可提升一倍以上，形成动态耐磨层。常规奥氏体锰钢中锰含量一般在11%～14%之间。
铬（Cr）——碳化物的形成元素：铬与碳结合形成高硬度合金碳化物（如M₇C₃型），显微硬度可达HV1200-1600，这些碳化物呈孤立状分布于基体中，构成抵抗磨粒切削的硬质骨架。铬含量根据材质不同，在2%～26%范围内调整。
钼（Mo）——组织的细化元素：钼能固溶于基体提高强度，同时显著提升淬透性，确保厚大截面铸件心部组织均匀。此外，钼具有细化晶粒、抑制回火脆性的作用，通常以0.2%～1.0%的微量加入，起到“四两拨千斤”的效果。
二、全流程精密铸造工艺体系
1. 配料与熔炼——数字化精准控制
标准化配料模型
- 每炉配料均依据内控数学模型计算，原料选用低磷低硫废钢及中间合金，所有入炉料经化学成分复核
- 元素控制精度：C、Mn、Cr、Mo等主元素波动范围锁定在±0.05%以内
智能化熔炼管控
- 采用中频感应电炉熔炼，熔炼曲线由PLC系统自动记录
- 熔清温度：1580～1620℃，保温时间≥15分钟确保合金均匀化
- 炉前快速分析：直读光谱仪在线检测，成分不合格立即调整，合格后方可出钢
精细化炉前处理
- 脱氧工艺：铝丝终脱氧+复合脱氧剂协同作用，钢中氧含量控制在50ppm以下
- 变质处理：稀土合金包内冲入，改善夹杂物形态，细化晶粒
2. 造型与浇注——工艺参数固化
模具与砂型
- 模具采用数控加工，尺寸精度控制在±0.3mm
- 根据衬板结构选用碱性酚醛树脂砂或消失模工艺，砂型24小时以上自然干燥，确保强度与透气性
- 热节部位设置冷铁或铬铁矿砂，实现定向凝固，消除内部缩孔
浇注系统标准化
- 采用“底注式+陶瓷管过滤”浇注系统，截面积比例按内浇道:横浇道:直浇道=1:1.2:1.8设计
- 浇注温度按材质与壁厚固化：高锰钢系1420～1450℃，合金钢系1380～1420℃，高铬铸铁系1350～1390℃
- 浇注速度执行“慢-快-慢”三阶段控制，全过程钢水液面平稳上升
3. 热处理——组织调控的钥匙
奥氏体锰钢水韧处理
- 升温曲线：≤80℃/h缓慢升温至650℃保温1h，再快速升温至1050～1080℃
- 保温时间：按壁厚25mm/h计算，确保碳化物充分溶解
- 冷却控制：开炉门至入水时间≤25秒，水温保持20～30℃，循环水流速≥1.5m/s
合金钢/高铬铸铁淬回火
- 淬火：分段加热至淬火温度，保温后空冷或强制风冷
- 回火：低温回火消除应力，硬度均匀性控制HRC≤±2.0
检验标准
- 硬度检测：每件衬板工作面与非工作面各不少于5点，记录最大值、最小值、平均值
- 金相检验：每炉批取样，碳化物形态、基体组织符合内控图谱标准
4. 精整与探伤——缺陷零容忍
- 振动落砂后气割浇冒口，预留3～5mm打磨余量
- 表面缺陷按《焊补工艺规范》处理，关键工作面严禁焊补
- 磁粉或渗透探伤抽检率100%，确保无裂纹、缩松等危害性缺陷
- 成品尺寸全检，安装孔位置误差≤±1mm
三、我司创新成果：微合金强化与复合结构技术
在长期技术积累基础上，我司研发团队通过对材料微结构的深入研究，成功开发出“纳米析出相强化系列衬板”与“硬质单元复合系列衬板”两项创新产品。相关技术已形成自主知识产权体系，获得多项国家发明专利授权。
1. 纳米析出相强化技术——晶界工程新突破
技术创新点：
在传统Cr-Mo合金体系基础上，我司通过精确调控微量强化元素的加入时机与配比，在基体中诱导生成高密度纳米级弥散析出相。这些析出相的尺寸控制在80～150纳米范围，均匀分布于晶界与晶内，形成多级强化效应。
技术优势：
- 析出相数量密度达到1.5×10¹² m⁻²以上，是常规材质的1.8倍
- 晶粒细化至2～3级，晶界面积增加30%以上，有效阻碍裂纹扩展
- 析出相与位错交互作用，使基体屈服强度提升20%～25%
客户价值：
- 同等工况下，衬板磨损速率降低18%～22%
- 更换周期延长，单套衬板可多处理矿石1.5～2万吨
- 设备运转率提升，年停机检修时间减少120小时以上
2. 硬质单元复合技术——功能梯度结构新方案
技术原理：
针对高磨损区域与冲击区域的性能需求差异，我司创新设计了“韧性基体+硬质单元”的梯度复合结构。在衬板工作层预定位置，通过精密铸造预埋方式嵌入高硬度耐磨单元，形成硬质点与基体的协同抗磨体系。
结构设计：
- 基体材质：采用强韧性优化匹配的合金钢，冲击吸收能量≥40J，承受宏观冲击载荷
- 硬质单元：选用高铬铸铁系特种材料，硬度≥HRC60，碳化物含量≥35%
- 分布设计：硬质单元呈阵列式布局，间距经流体动力学仿真优化，既保护基体又形成微观不平工作面
性能突破：
- 工作面形成“硬点支撑+韧性缓冲”的磨损形貌，避免大面积剥落
- 实测破碎效率提升6%～10%，同等能耗下处理量显著增加
- 综合使用寿命较单一材质延长40%～60%
客户价值：
- 吨矿石衬板消耗成本降低15%～20%
- 产品粒形改善，细粒级含量提升，后续磨矿效率同步提高
- 设备运行稳定性增强，意外停机风险大幅降低
四、质量保证体系
我司建立全流程数字化质量追溯系统，实现从原料到成品的全程可控：
原料追溯：每批合金、废钢均留存试样，成分报告归档保存
过程记录：熔炼温度曲线、热处理曲线、硬度检测数据实时上传云端
成品档案：每件衬板附带唯一编码，可查询生产日期、炉批号、检验数据
客户反馈：建立使用档案，持续跟踪工况表现，不断优化工艺参数
五、结语
破碎机衬板虽为耗材，但我们坚信：每一次磨损都应转化为破碎的功，而非无谓的热。通过对锰、铬、钼等基础元素的精准调控，对纳米析出相的深度开发，以及对复合结构的创新应用，我司致力于为客户交付的不只是衬板，更是经过千锤百炼的“效率解决方案”。
选择我们的衬板，即是选择更低的吨耗成本、更高的设备运转率、更优的破碎粒级。让我们以材料科技之力，共同挖掘矿山效益的每一寸潜力。
